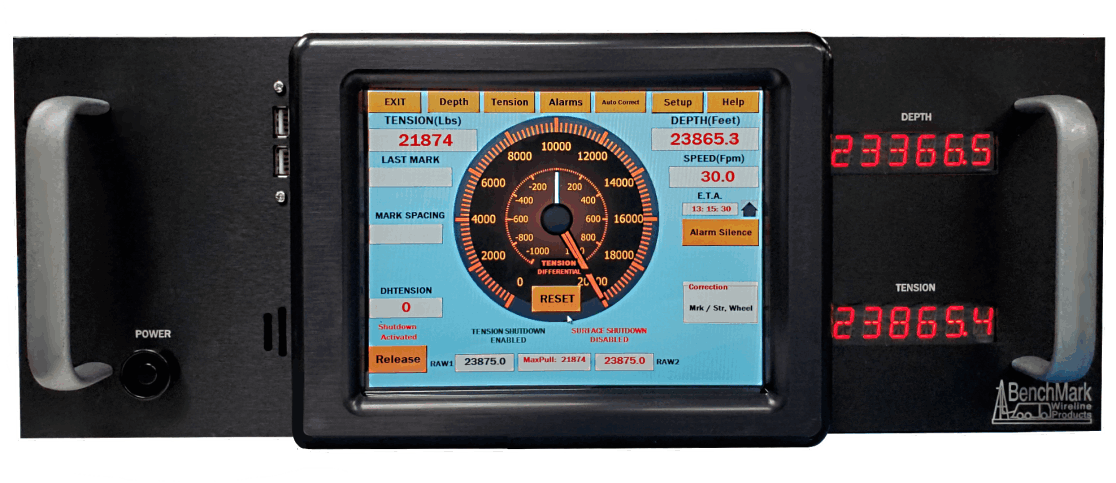

BenchMark Wireline 的Hoistman触摸屏面板用于采集和显示来自钢丝测井绞盘装置的深度和张力数据。该面板为操作员提供了一种根据需要设置和调整数据的方法。深度是根据安装在测量设备上的编码器提供的数据显示的。

张力数据由安装在测量装置上的负载销提供，并且也传递到采集系统。该面板将与 AM5K 双轮测量装置一起用于裸眼和套管孔服务。

该系统由实时采集板和PC机两个主要部分组成。采集板为编码器、负载引脚和磁标记检测器提供电源并处理来自编码器、负载引脚和磁标记检测器的信号。该板独立于 PC 运行，通电后立即开启。它还连接到 LED 显示屏以显示深度和张力。这样，深度和张力就可以在通电时立即显示，并且无论 PC 状态如何，都始终显示。

PC 使用基于 Intel 的高速处理器，运行嵌入式 MS Windows XP。PC 包括一个彩色触摸屏，用于操作员输入和命令输入。PC 具有以太网功能，可连接到互联网以进行远程显示和控制。

一般规格

高度：8.72 英寸 0.221 米

宽度：17.00 英寸 0.431 米

深度：5.50 英寸 0.139 米

重量：7.5 磅 3.40 千克

张力传感器：无源低电压、差分电压、4-20ma 电流环
