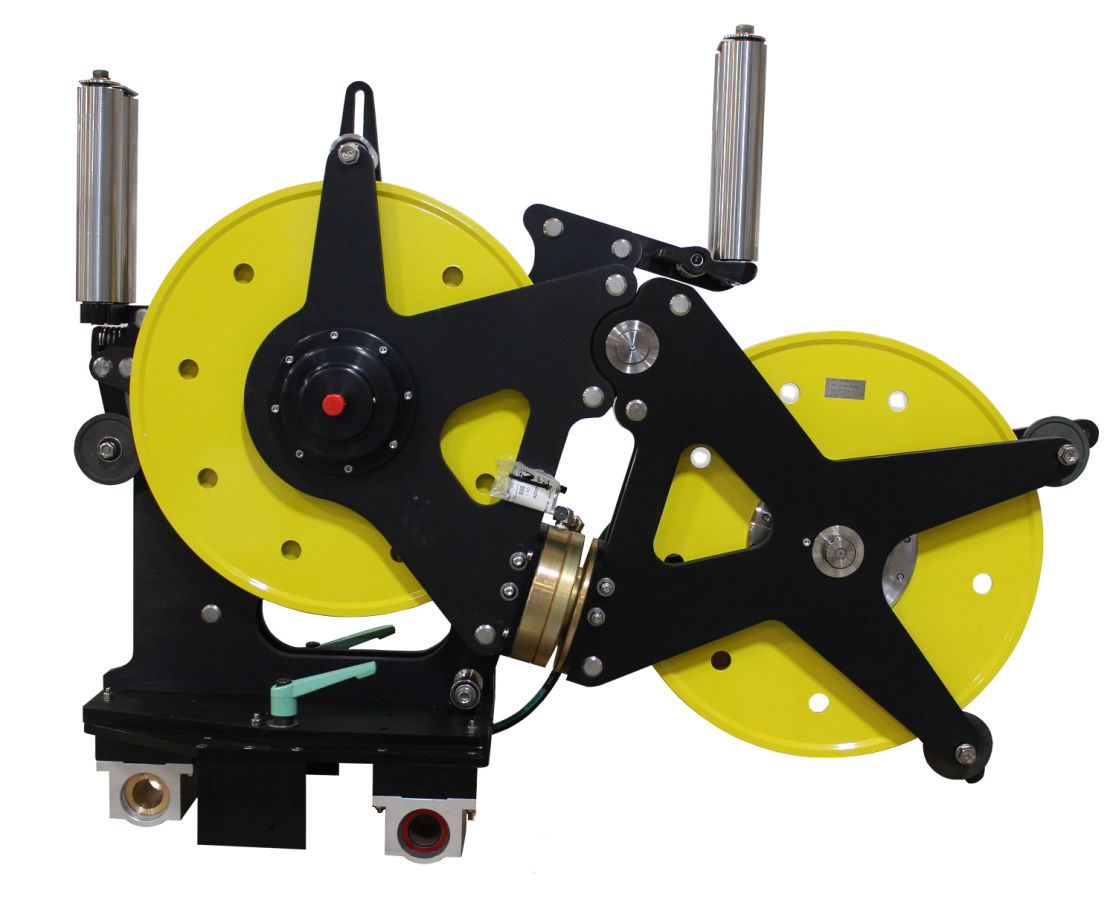

“Orca”钢丝/编织线测量装置是一种重型三轮装置，可精确测量钢丝绳深度和张力。张力是通过负载销测量的，该负载销也用作张紧轮的轴。由于深度轮和张力轮彼此相对，因此钢丝缠绕在所有三个轮上。这会在负载销处产生相对较高的信号，从而提供非常准确的张力测量。该电子信号通过电缆传输至起重机操作面板和/或测井计算机，表示钢丝绳张力。负载引脚中包含校准电阻，用于发出信号来校准计算机系统。

包括一个液压称重传感器，可独立于电子负载销测量钢丝绳张力。它安装在框架中，测量顶部测量轮和底部张力轮之间的张力差。提供第二深度惰轮，以消除液压称重传感器移动时电缆与单个轮的摩擦。

测量轮耦合到光学编码器，光学编码器通过电缆将表示电缆深度和速度的电信号传输到提升操作员的面板和/或测井计算机。

该测量头与之前版本的独特之处在于，可以从测量头侧面移除钢丝绳，而无需切断电缆头。导轮上开有槽，因此可以将其滑出以移除钢丝绳。提供绕线轮和压力轮以保持轮中的线材处于低张力或无张力。通过使用非反向弯曲配置可最大程度地减少电线磨损和疲劳。

测量头设计为使用线性轴承安装在单个 40mm 顶置绕线杆上，使其能够在卷筒前面来回滑动，从而可以均匀地绕线。

使用 BenchMark Winchman 面板，可以在不同尺寸的绳索上测量深度，而无需更换轮子。这是由面板使用编码器提供的深度信息以电子方式完成的。面板软件会考虑电线尺寸的变化。面板还可以自动计算线材拉伸。

– 最大张力 15000 磅。
– 车轮周长 5.33 英尺
– 3 个车轮，带液压称重传感器
– 重量 350 磅
– 安装 – 底部
– 编码器和负载销
– 管线尺寸 0.092 毫米 – 0.160 毫米以及 3/16 英寸至 5/16 英寸
