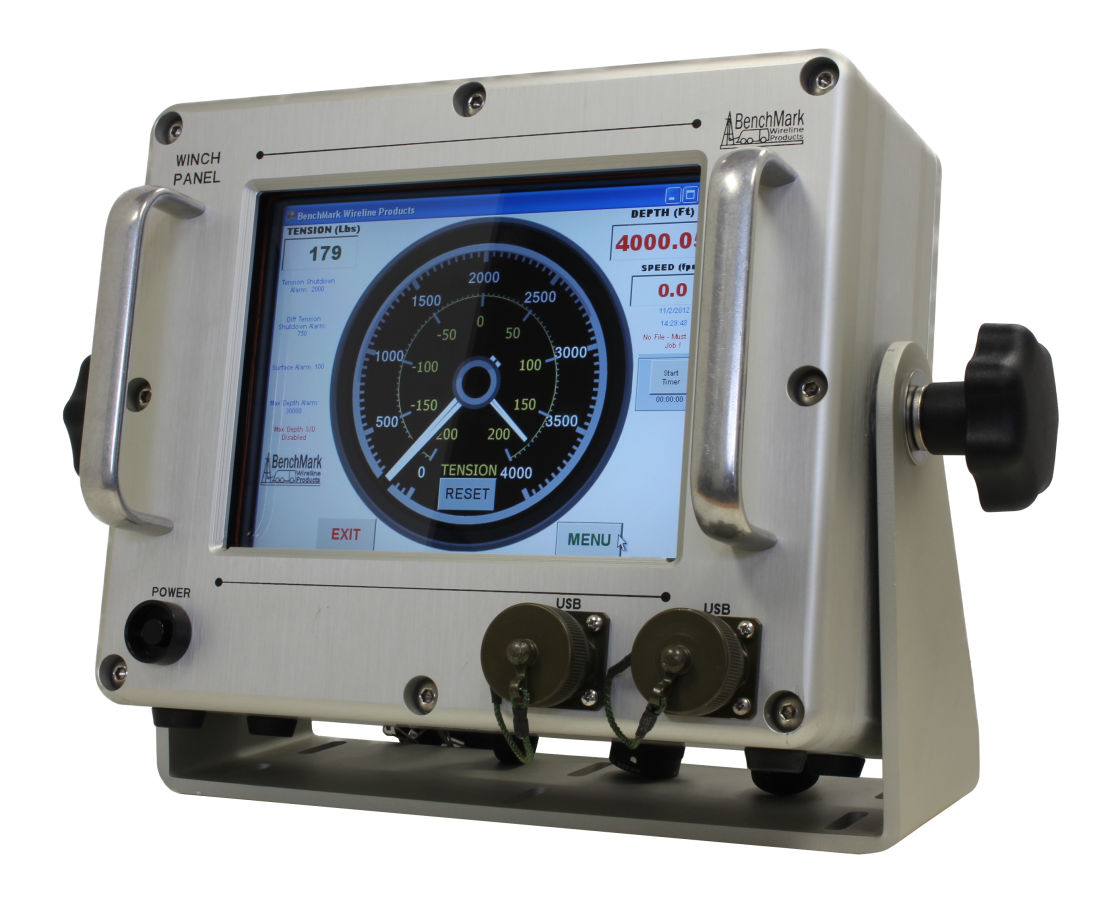

BenchMark Wireline Zone 2 绞车操作员面板用于获取和显示来自钢丝测井绞车装置的深度和张力数据。该面板为操作员提供了一种根据需要设置和调整数据的方法。

深度是根据安装在测量设备上的编码器提供的数据显示的。张力数据由安装在测量装置上的负载销提供。该面板将与 BenchMark Wireline Products, Inc 的 Slickline 或 Braided 线测量头配合使用。

该系统由实时采集板和PC机两个主要部分组成。采集板为编码器和负载引脚提供电源并处理来自编码器和负载引脚的信号。该板独立于 PC 运行，并且在通电时立即开启。

PC 使用基于 Intel 的高速处理器，运行嵌入式 MS Windows XP。PC 包括一个彩色触摸屏，用于操作员输入和命令输入。PC 具有以太网功能，可连接到互联网以进行远程显示和控制。

特征

 数字显示 12 – 24 VDC 电源输入

 内部 PC 板 – 基于 Intel 的个人电脑板 4 GB 固态媒体设备 – 嵌入式 Windows XP 操作系统 – 3 个 USB 端口（前面 2 个） – 1 个 RS232 端口 USB 鼠标/键盘

 彩色显示屏 – TFT LCD 背光 – 750 尼特阳光下可读

 触摸屏接口 – 5 线电阻 – USB 接口

 实时采集板

– BenchMark Wireline 专有设计

– 基于 8051 微处理器

– 为编码器、磁标记检测器和称重传感器提供电源

– 处理编码器正交、磁标记信号和称重传感器

– 独立于PC板运行

 过压继电器触点闭合输出

 模拟输出接口 – 编码器正交

输出 – 0–10vdc 电压

输出 – 4-20ma张力输出
