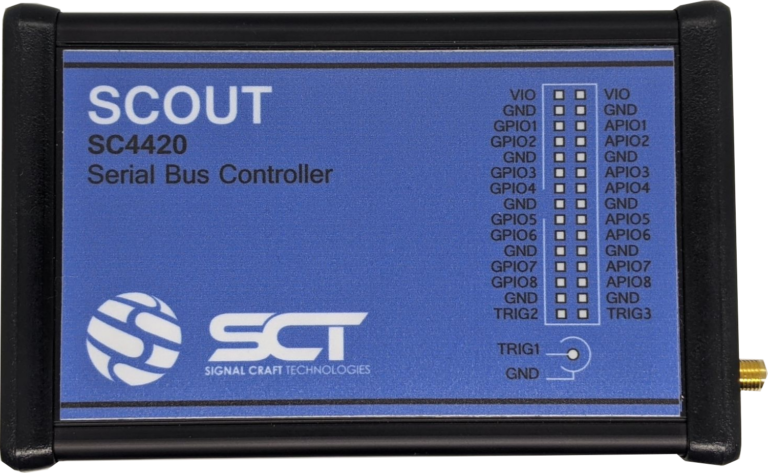

美国Signal craft公司进口串行总线控制器SC4420

SC4420是Scout系列中的第三代设备。它被设计成与SC4415相适应、形状和功能兼容。Scout是市场上性能较高的MIPI控制器。与其他基于USB的串行总线加密狗不同，Scout产品专为高速测试和控制应用而设计。SC4420围绕FPGA构建，确保所有定时和控制功能都是确定性的。该设备的目标是验证台和需要在数百万个测试序列上可靠运行的大批量生产测试应用。

Scout SC4420代表了Scout产品线的下一代产品。它结合了增强的功能，并可选择在单主模式下支持MIPI-RFFE、MIPI-I3C、MIPI-SPMI、I2C和SPI协议。

测试接口包含串行总线、GPIO和触发功能。该接口连接器提供了灵活性和多种互连布线选项，并有助于大限度地减少噪声耦合。接口电压（VIO）是软件可选择的。对于非标准接口电压，Scout可以配置为接受外部电压参考。几个触发的命令缓冲区为高速测试和验证应用程序提供了脚本功能。触发模式包括内部（软件命令）和外部选项（通过GPIO或触发输入）。

Scout通过USB将自己实例化为标准COM端口。该装置支持使用终端模拟器进行手动操作，或通过任何编程语言支持在ATE环境中进行全自动控制。

主要功能

USB到串行总线控制器提供确定性串行通信

与SC4415的配合、形式和功能兼容

支持MIPI-SPMI V1.0和V2.0、MIPI-I3C V1.0（带Legary I2C）和MIPI-RFFE V3.0以及SPI

支持100 kHz至60 MHz的软件可选时钟速率（取决于模式）

几种触发模式

软件触发器

外部SMA输入

外部GPIO输入

8通用输入/输出（GPIO）

专为大批量生产环境设计

字段可升级

宽工作温度范围（0°C至70°C）
