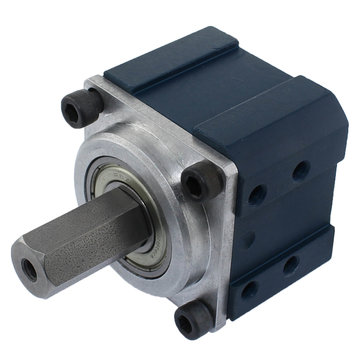

AndyMark am-4007_004  CIM 运动变速箱产品概述

CIM Sport 是经过比赛测试的高性能行星齿轮箱系列，来自 AndyMark 和 BaneBots。与之前用于FIRST机器人竞赛机器人的行星齿轮箱相比，CIM Sport具有许多改进。

该齿轮箱内部的冷弯钢齿轮是 0.7 模的齿形，比以前用于竞赛机器人的绝大多数行星齿轮箱齿轮大 40%。齿轮更大，但外壳的尺寸已经过优化，以减少任何不必要的体积。这意味着您可以在不牺牲宝贵空间的情况下获得更高的可靠性。该外壳也是一块坚固的铝，确保在组装过程中或激烈的比赛中不会出现载物台错位的可能性。

这些齿轮箱的两级和三级版本还具有“HD”级，齿轮的面宽大约是其他级的两倍，并带有加强的承载板。输出级上的这些较大的齿轮确保它可以无忧无虑地处理重物或悬臂负载。承载板由淬火的 4140 钢制成，并通过坚固的六角孔与输出轴连接。2019 年的新功能是，我们将开放使用每个可用齿轮比和每个可用电机输入，这意味着理论上有一些组合可以超过齿轮箱的设计特性。因此，我们过去为这些齿轮箱提供的全面保修将在将来购买时停止。请放心，AndyMark 仍然 100% 支持我们的产品，如果您觉得您的变速箱或我们的任何产品有问题，请与我们联系，我们会纠正的。为了帮助您决定将哪种齿轮箱用于您的应用，请参考下表，其中包括齿轮箱在发生故障之前设计的最大扭矩。

购买的每个变速箱都包含一包免费的红色粘性润滑脂 （am-2768）。使用前必须使用这种润滑脂涂覆齿轮箱的每个内表面。

CIM Sport 包括任何 CIM 型电机的安装硬件，包括 CIM 或 NEO。要安装电机，首先从电机上拆下任何已安装的小齿轮，然后使用心轴压力机或台虎钳压紧随附的小齿轮。这种压配合确保了小齿轮和电机之间的牢固机械连接。该小齿轮组件不易受到振动的影响，安装后无需检查。所有传动比的 Blue Sport 变速箱都使用 4：1 的输入级，具有相同的齿数小齿轮，因此可以轻松切换电机和变速箱。

CIM Sport 还包括可选的替代短后块 （am-3769a）。这可用于将变速箱的任何比率缩短 0.87 英寸。并将其减轻 ~0.2 磅。要使用此背板，必须将 CIM 输出轴切割 0.87 英寸。小齿轮压在这个缩短的轴上。有关详细说明，请参阅下载选项卡下的电机安装指南。

常见物理规格：

安装特点：

四个 10-32 0.25 in.1/2 英寸的深攻丝孔。1 英寸。或 1 英寸。方形网格，在两个相对的面上。

输出轴几何形状：

0.5 英寸十六进制型材

1.0 英寸长度

AndyMark  CIM 运动变速箱规格

电机输入：CIM、NEO

电机数量：1

传动比：4：1、12：1、16：1、20：1、36：1、48：1、64：1、80：1、100：1
